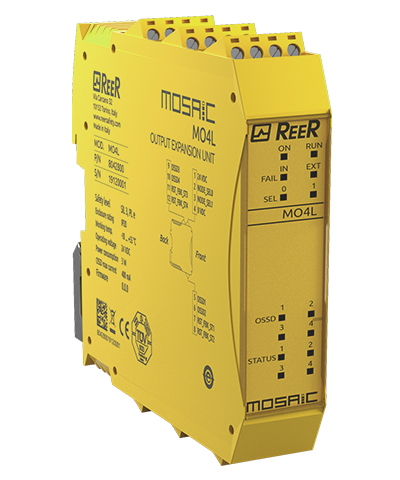

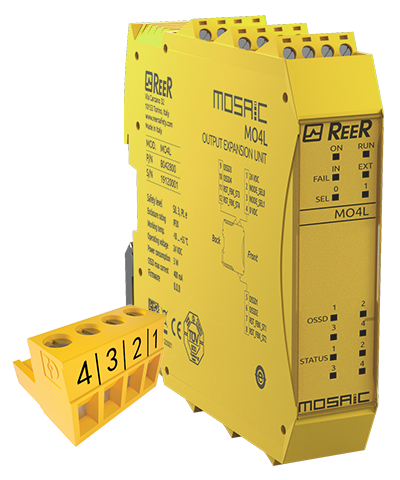

MOSAIC MO4L

PL e

Livello di sicurezza

4 OSSD singole o 2 coppie (400 mA)

Uscite di sicurezza

4 PNP (100 mA)

Uscite di Status

Uscite di test

Richiedi info

Download Pdf

Descrizione Tecnica
Dati Tecnici
Documentazione
Certificati
Disegni Tecnici

Permette 2 differenti configurazioni di uscite (selezionabili tramite il software MSD)

4 uscite OSSD singole (1 uscita di sicurezza per canale con 4 ingressi di feedback)
2 coppie di OSSD (2 uscite di sicurezza per canale con 2 infressi di feedback)

Caratteristiche

Livello di sicurezza	PL e
Livello di sicurezza (SIL / PL)	SIL 3 - SILCL 3 - PL e - Cat. 4
Temperatura di funzionamento (°C)	- 10 ... 55
Segnalazioni	LED indicazione stato di funzionamento e diagnosi anomalie. LED indicazione della condizione di: uscite OSSD, richiesta di reset e uscite di status
Tipo uscite di sicurezza	4 OSSD singole, oppure 2 coppie (PNP - 400 mA a 24 Vcc) con protezione contro corto circuiti sovratensioni e inversione della polarità
Collegamenti	Morsetti estraibili, contatti a vite
MTTFD (ISO 13849-1) anni	30 ... 100
PFHD (IEC 61508)	1,32E-08
Uscite di sicurezza	4 OSSD singole o 2 coppie (400 mA)
Uscite di Status	4 PNP (100 mA)
Uscite di test	4
Temperatura di stoccaggio (°C)
Connettore MSC in dotazione	Si
Collegamento con BUS MSC	Si
Ingressi Start/Restart e controllo EDM	Fino a 4
Dimensioni imballo PxAxL (mm)	36 x 128 x 118
Classe di prodotto	A
Codice doganale	8537109199

Dati elettrici

Alimentazione (Vcc)	24 ± 20%

Dati meccanici

Dimensioni AxLxP (mm)	108 x 22,5 x 114,5
Grado di protezione	IP20 per contenitore - IP2X per morsettiera
Fissaggio	Su barra omega DIN 35 mm secondo la norma EN 50022-35
