UAM-05LPA-T301C

Aggiungi ai preferiti:

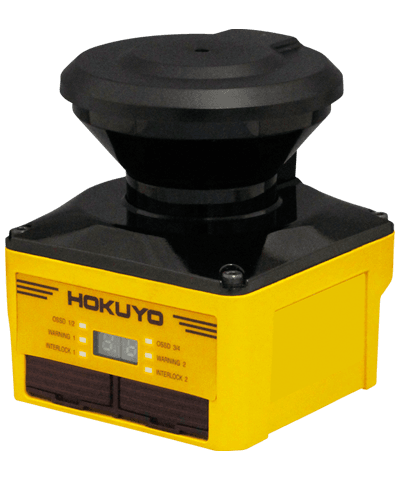

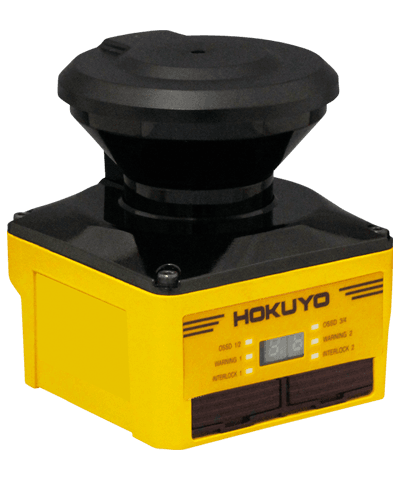

Laser Scanner di Sicurezza. Connettore pigtail

1350106

PL d

Livello di sicurezza

Scansione laser

Tipo Sensore

Richiedi info

Laser scanner di sicurezza. Campo protetto fino a 5 metri 270° e campo d’allerta fino a 30 metri.
Con connettore pig-tail.
Interfaccia per la configurazione: USB2.0 o Ethernet.
4 ingressi per il collegamento di Encoder

Caratteristiche

Dati elettrici

Dati meccanici

Manuali tecnici

Cataloghi e brochure

UAM Project Designer

Download

Descrizione Tecnica

Laser scanner di sicurezza. Campo protetto fino a 5 metri 270° e campo d’allerta fino a 30 metri.
Con connettore pig-tail.
Interfaccia per la configurazione: USB2.0 o Ethernet.
4 ingressi per il collegamento di Encoder

Dati Tecnici

Caratteristiche

Dati elettrici

Dati meccanici

Documentazione

Manuali tecnici

Cataloghi e brochure

Certificati

Software

UAM Project Designer

Download

Cavi

Staffe

Componenti

Scopri i nostri seminari - Approfondimenti tecnici e applicativi

Registrazione utente

Nome

Cognome

Società

Email

Settore

Tipo cliente

Paese

State/Province

Password

Minimo otto caratteri Almeno una lettera minuscola Almeno una lettera maiuscola Almeno un numero Almeno un carattere speciale

Conferma Password

Privacy information

Ho letto ed accetto l'informativa Privacy Policy.

Newsletter

Iscriviti alla newsletter per essere aggiornato sulle nostre ultime novità

Captcha

Livello di sicurezza	PL d
Ripristino	Integrato e configurabile
Livello di sicurezza (SIL / PL)	SIL 2 - SILCL 2 - PL d - Cat. 3
Temperatura di funzionamento (°C)	- 10 ... 50
Tempo di risposta (ms)	OFF 60 ... 510 / ON 270 ... 510
Tipo Sensore	Scansione laser
Collegamenti	Connettore con cavo da 30 cm
PFHD (IEC 61508)	1,6E-07 (T1 = 20 Jahre) (Master/Slave-Funktion verwendet)
Riflettività min. ostacolo area protetta	10% a 20 m
Risoluzione zona di sicurezza (mm)	30 mm raggio massimo 1,8 m - 40 mm raggio massimo 2,5 m - 50 mm raggio massimo 3 m - 70 mm raggio massimo 5 m
Riflettività min. ostacolo zona di pre-allarme	20% a 15 m
Risoluzione zona di pre-allarme	Dipendente dalla distanza dell'ostacolo
Portata zona di pre-allarme (m)	Massimo 30 se la riflettività dell'oggetto r uguale o maggiore al 90 %
Portata max. zona di sicurezza (m)	Massimo 5
Sorgente luminosa	Diodo laser a luce pulsata
Modulo configurazione memoria	Scheda SD
Zone di pre-allarme	Fino a 2 programmabili
Zone di sicurezza	Fino a 2 simultanee programmabili
Uscite	High side SW max. 500 mA (OSSD 1/2, OSSD 3/4, Warning 1/2) / Ethernet 100BAS-TX (data) / Transistor PNP max. 200 mA (RES_REQ 1/2 MUT_OUT 1/2)
Uscite di sicurezza	4 OSSD
Temperatura di stoccaggio (°C)	- 25 … 70
Segnalazione LED	Display a 7 segmenti e LED per indicazione dello stato UAM
Ingresso USB	USB 2.0 (USB connettore micro tipo B)
Umidità relativa	95% RH senza condensazione
Numero max. encoder	2
Numero max. assi	2
Dimensioni imballo PxAxL (mm)	260 x 230 x 260
Area di scansione	270° / raggio 5 m
Classe di prodotto	C
Codice doganale	9013200000
Tipo collegamento	Connettore

Alimentazione (Vcc)	24 V ± 10% (rete), 24 V -30% +20% (batteria)
Lunghezza d'onda laser (nm)	905

Dimensioni AxLxP (mm)	95 x 80 x 80
Grado di protezione	IP65
Fissaggio	Tramite staffe di fissaggio UAM-BKxx
Contenitore	Corpo: alluminio / Ottica: polycarbonato

Livello di sicurezza	PL d
Ripristino	Integrato e configurabile
Livello di sicurezza (SIL / PL)	SIL 2 - SILCL 2 - PL d - Cat. 3
Temperatura di funzionamento (°C)	- 10 ... 50
Tempo di risposta (ms)	OFF 60 ... 510 / ON 270 ... 510
Tipo Sensore	Scansione laser
Collegamenti	Connettore con cavo da 30 cm
PFHD (IEC 61508)	1,6E-07 (T1 = 20 Jahre) (Master/Slave-Funktion verwendet)
Riflettività min. ostacolo area protetta	10% a 20 m
Risoluzione zona di sicurezza (mm)	30 mm raggio massimo 1,8 m - 40 mm raggio massimo 2,5 m - 50 mm raggio massimo 3 m - 70 mm raggio massimo 5 m
Riflettività min. ostacolo zona di pre-allarme	20% a 15 m
Risoluzione zona di pre-allarme	Dipendente dalla distanza dell'ostacolo
Portata zona di pre-allarme (m)	Massimo 30 se la riflettività dell'oggetto r uguale o maggiore al 90 %
Portata max. zona di sicurezza (m)	Massimo 5
Sorgente luminosa	Diodo laser a luce pulsata
Modulo configurazione memoria	Scheda SD
Zone di pre-allarme	Fino a 2 programmabili
Zone di sicurezza	Fino a 2 simultanee programmabili
Uscite	High side SW max. 500 mA (OSSD 1/2, OSSD 3/4, Warning 1/2) / Ethernet 100BAS-TX (data) / Transistor PNP max. 200 mA (RES_REQ 1/2 MUT_OUT 1/2)
Uscite di sicurezza	4 OSSD
Temperatura di stoccaggio (°C)	- 25 … 70
Segnalazione LED	Display a 7 segmenti e LED per indicazione dello stato UAM
Ingresso USB	USB 2.0 (USB connettore micro tipo B)
Umidità relativa	95% RH senza condensazione
Numero max. encoder	2
Numero max. assi	2
Dimensioni imballo PxAxL (mm)	260 x 230 x 260
Area di scansione	270° / raggio 5 m
Classe di prodotto	C
Codice doganale	9013200000
Tipo collegamento	Connettore

Alimentazione (Vcc)	24 V ± 10% (rete), 24 V -30% +20% (batteria)
Lunghezza d'onda laser (nm)	905
