SAFEGATE SMPO 1201

Tipo 4 - PL e

Livello di sicurezza

1210

Altezza protetta (mm)

Risoluzione (mm)

Portata max. (m)

Integrato - Automatico o manuale selezionabile

Ripristino

Emettitore / Ricevitore

Sistema di funzionamento

Integrata

Funzione di Muting

Lampada di Muting

Programmabilità

Richiedi info

Barriera di sicurezza: Tipo 4, SIL 3, SILCL 3, PL e, Cat. 4

Sezione: 50 x 55 mm
Configurazione Hardware: non è necessaria la programmazione, facile da installare e sostituire
Configurazione software: permette di configurare le logiche di Muting, i parametri funzionali e le funzioni addizionali (ad esempio filtri, temporizzazioni e Muting parziale)

Collegamenti e configurazione tramite connettori M12

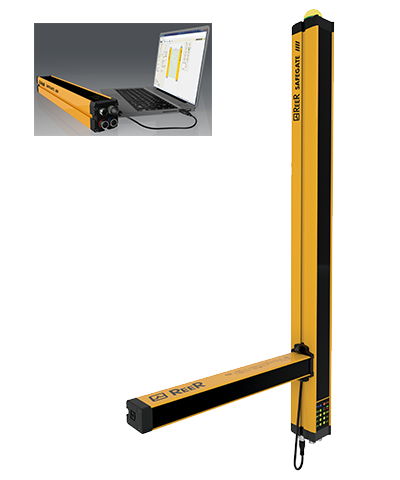

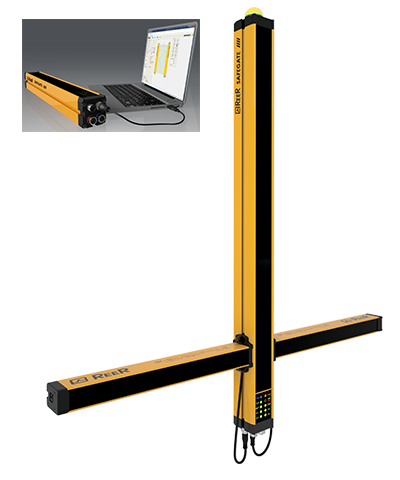

3 logiche di Muting pre-configurate: solo uscita (raggi incrociati o paralleli), entrata-uscita (raggi paralleli), entrata-uscita (raggi incrociati)

Per il collegamento della barriera possono essere utilizzati cavi non schermati di lunghezza fino a 100 m

Contenuto della confezione: Emettitore, Ricevitore e staffe di fissaggio standard

Caratteristiche

Dati elettrici

Dati meccanici

Manuali tecnici

Cataloghi e brochure

Librerie Sistema

Certificazione UL per USA e Canada

Download

Certificazione TÜV SÜD - Barriere di sicurezza SAFEGATE

Download

Disegni Cad

Disegno Tecnico

Descrizione Tecnica

Barriera di sicurezza: Tipo 4, SIL 3, SILCL 3, PL e, Cat. 4

Collegamenti e configurazione tramite connettori M12

3 logiche di Muting pre-configurate: solo uscita (raggi incrociati o paralleli), entrata-uscita (raggi paralleli), entrata-uscita (raggi incrociati)

Per il collegamento della barriera possono essere utilizzati cavi non schermati di lunghezza fino a 100 m

Contenuto della confezione: Emettitore, Ricevitore e staffe di fissaggio standard

Dati Tecnici

Caratteristiche

Dati elettrici

Dati meccanici

Documentazione

Manuali tecnici

Cataloghi e brochure

Librerie Sistema

Certificati

Certificazione UL per USA e Canada

Download

Certificazione TÜV SÜD - Barriere di sicurezza SAFEGATE

Download

Disegni Tecnici

Disegni Cad

Disegno Tecnico

Cavi

Livello di sicurezza	Tipo 4 - PL e
Altezza protetta (mm)	1210
Risoluzione (mm)	14
Altezza controllata (mm)	1200
Portata max. (m)	6
Ripristino	Integrato - Automatico o manuale selezionabile
Sistema di funzionamento	Emettitore / Ricevitore
Livello di sicurezza (SIL / PL)	Tipo 4 - SIL 3 - SILCL 3 - PL e - Cat. 4
Temperatura di funzionamento (°C)	- 30 ... 55
Tempo di risposta (ms)	13,1
Numero di raggi	120
Lunghezza max. dei collegamenti (m)	100
Funzione di Muting	Integrata
Logica di muting	Logica a T (Bi-direzionale) con 2 o 4 sensori - Raggi incrociati o paralleli. Logica a L (Mono-direzionale) con 2 sensori - Raggi incrociati o paralleli
Time-out tempo max. override	15 min.
Max. Muting time-out	30 sec. o 9 ore selezionabile - Infinito (solo modelli con logica Muting sequenziale)
Lampada di Muting	Si

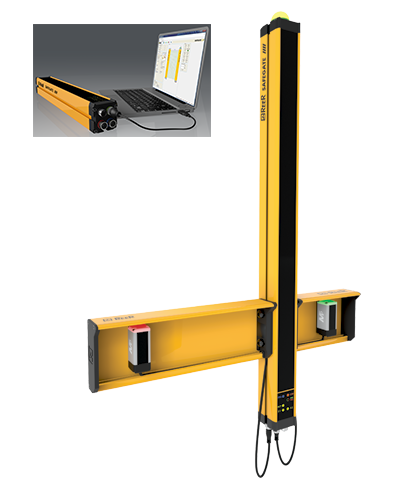

Sensori Muting	Esterni con uscita relè o PNP DARK-ON, Kit braccetti di Muting, Kit staffe di Muting con sensori M5
Segnalazioni	LED diagnostica, stato barriera e stato sensori di Muting
Tipo uscite di sicurezza	2 PNP (400 mA a 24 Vcc), autocontrollate, protette contro cortocircuiti, sovraccarichi e inversione di polarità
Collegamenti	Connettori M12 a 5 poli maschio (emettitore), M12 a 12 poli maschio (ricevitore), M12 a 5 poli femmina (sensori di Muting), M12 a 5 poli femmina (programmazione e lampada Muting esterna)
MTTFD (ISO 13849-1) anni	217,8
PFHD (IEC 61508)	2,68E-08
Uscite di sicurezza	2 PNP autocontrollate (400 mA a 24 Vcc)
Funzioni di sicurezza	Integrate
Tipo di rilevamento	Dito
Portata operativa (m)	Selezionabile: 0 ... 3 m - bassa portata / 1 ... 6 m - alta portata
Custodie protettive	Nessuna
Dimensioni imballo PxAxL (mm)	145 x 1390 x 200
Programmabilità	Si
Classe di prodotto	B
Codice doganale	85365019

Altezza totale barriera (mm)	1320
Dimensioni sezione (mm)	50 x 55
Grado di protezione	IP65 - IP67
Fissaggio	Posteriore, laterale tramite set di staffe LL (in dotazione). Staffe rotanti SFB SG (opzionali)
Peso lordo (g)	8100

Livello di sicurezza	Tipo 4 - PL e
Altezza protetta (mm)	1210
Risoluzione (mm)	14
Altezza controllata (mm)	1200
Portata max. (m)	6
Ripristino	Integrato - Automatico o manuale selezionabile
Sistema di funzionamento	Emettitore / Ricevitore
Livello di sicurezza (SIL / PL)	Tipo 4 - SIL 3 - SILCL 3 - PL e - Cat. 4
Temperatura di funzionamento (°C)	- 30 ... 55
Tempo di risposta (ms)	13,1
Numero di raggi	120
Lunghezza max. dei collegamenti (m)	100
Funzione di Muting	Integrata
Logica di muting	Logica a T (Bi-direzionale) con 2 o 4 sensori - Raggi incrociati o paralleli. Logica a L (Mono-direzionale) con 2 sensori - Raggi incrociati o paralleli
Time-out tempo max. override	15 min.
Max. Muting time-out	30 sec. o 9 ore selezionabile - Infinito (solo modelli con logica Muting sequenziale)
Lampada di Muting	Si
Sensori Muting	Esterni con uscita relè o PNP DARK-ON, Kit braccetti di Muting, Kit staffe di Muting con sensori M5
Segnalazioni	LED diagnostica, stato barriera e stato sensori di Muting
Tipo uscite di sicurezza	2 PNP (400 mA a 24 Vcc), autocontrollate, protette contro cortocircuiti, sovraccarichi e inversione di polarità
Collegamenti	Connettori M12 a 5 poli maschio (emettitore), M12 a 12 poli maschio (ricevitore), M12 a 5 poli femmina (sensori di Muting), M12 a 5 poli femmina (programmazione e lampada Muting esterna)
MTTFD (ISO 13849-1) anni	217,8
PFHD (IEC 61508)	2,68E-08
Uscite di sicurezza	2 PNP autocontrollate (400 mA a 24 Vcc)
Funzioni di sicurezza	Integrate
Tipo di rilevamento	Dito
Portata operativa (m)	Selezionabile: 0 ... 3 m - bassa portata / 1 ... 6 m - alta portata
Custodie protettive	Nessuna
Dimensioni imballo PxAxL (mm)	145 x 1390 x 200
Programmabilità	Si
Classe di prodotto	B
Codice doganale	85365019

Altezza totale barriera (mm)	1320
Dimensioni sezione (mm)	50 x 55
Grado di protezione	IP65 - IP67
Fissaggio	Posteriore, laterale tramite set di staffe LL (in dotazione). Staffe rotanti SFB SG (opzionali)
Peso lordo (g)	8100
