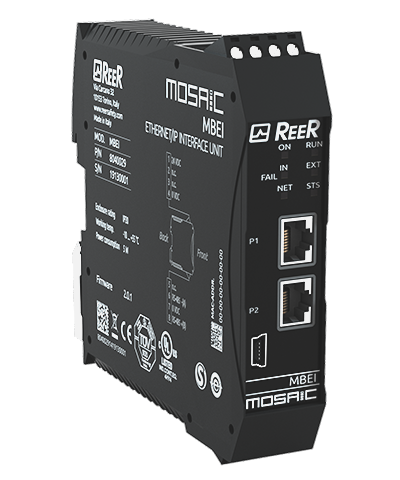

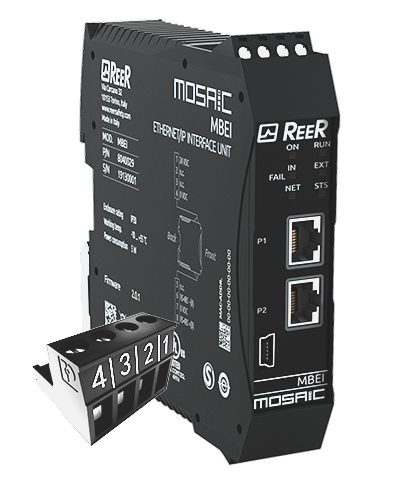

MOSAIC MBEI

Richiedi info

Moduli di espansione per il collegamento dei più comuni bus di campo per la diagnostica e per la comunicazione dati

Caratteristiche

Dati elettrici

Dati meccanici

Manuali tecnici

Cataloghi e brochure

Certificazione UL per USA e Canada

Download

Certificazione TÜV SÜD

Download

Rapporto Tecnico per i test della gamma

Download

Rapporto Tecnico - Elenco per il tracciamento delle versioni

Download

Certificazione S-Mark per Corea - MOSAIC

Download

Disegni Cad

Disegno Tecnico

E-Plan

File di configurazone MBEI - Rev. 2.1.3

Download

File di configurazone MBEI - Rev. 2.0.1

Download

File di configurazone MBEI - Rev. 2.1.0

Download

Descrizione Tecnica

Moduli di espansione per il collegamento dei più comuni bus di campo per la diagnostica e per la comunicazione dati

Dati Tecnici

Caratteristiche

Dati elettrici

Dati meccanici

Documentazione

Manuali tecnici

Cataloghi e brochure

Certificati

Certificazione UL per USA e Canada

Download

Certificazione TÜV SÜD

Download

Rapporto Tecnico per i test della gamma

Download

Rapporto Tecnico - Elenco per il tracciamento delle versioni

Download

Certificazione S-Mark per Corea - MOSAIC

Download

Disegni Tecnici

Disegni Cad

Disegno Tecnico

E-Plan

File di configurazione

File di configurazone MBEI - Rev. 2.1.3

Download

File di configurazone MBEI - Rev. 2.0.1

Download

File di configurazone MBEI - Rev. 2.1.0

Download

Componenti

Temperatura di funzionamento (°C)	- 10 ... 55
Segnalazioni	LED indicazione stato di funzionamento e diagnosi anomalie
Collegamenti	Morsetti estraibili, contatti a vite - 2 connettori ETHERCAT (RJ45)
Temperatura di stoccaggio (°C)
Connettore MSC in dotazione	Si
Collegamento con BUS MSC	Si
Ingresso USB	Si
Interfacce Fieldbus	Ethernet IP
Dimensioni imballo PxAxL (mm)	36 x 127 x 113
Classe di prodotto	A
Codice doganale	85371091

Dimensioni AxLxP (mm)	108 x 22,5 x 114,5
Grado di protezione	IP20 per contenitore - IP2X per morsettiera
Fissaggio	Su barra omega DIN 35 mm secondo la norma EN 50022-35
Peso lordo (g)	165,4

Temperatura di funzionamento (°C)	- 10 ... 55
Segnalazioni	LED indicazione stato di funzionamento e diagnosi anomalie
Collegamenti	Morsetti estraibili, contatti a vite - 2 connettori ETHERCAT (RJ45)
Temperatura di stoccaggio (°C)
Connettore MSC in dotazione	Si
Collegamento con BUS MSC	Si
Ingresso USB	Si
Interfacce Fieldbus	Ethernet IP
Dimensioni imballo PxAxL (mm)	36 x 127 x 113
Classe di prodotto	A
Codice doganale	85371091

Dimensioni AxLxP (mm)	108 x 22,5 x 114,5
Grado di protezione	IP20 per contenitore - IP2X per morsettiera
Fissaggio	Su barra omega DIN 35 mm secondo la norma EN 50022-35
Peso lordo (g)	165,4
